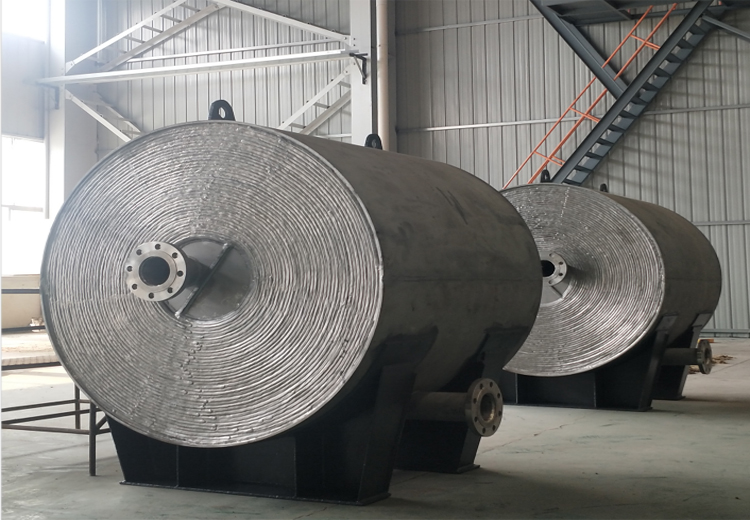

螺旋板換熱器的螺旋板卷制好以后，將螺旋通道的兩端經過機械加工，然后用一片與端蓋密封面外徑相等的墊片將螺旋通道封住。墊片材料選擇根據介質特性和溫度;靠端蓋上螺栓與外殼上法蘭連接以符合密封要求。

　　為了讓螺旋板換熱器密封壓緊墊片，當端蓋為平蓋形式時，由于平板蓋受力比較差，受壓后就產生撓度，容易造成流體通道之間短路，影響傳熱效果，帶來不良后果。因此平蓋一般用于壓力較低場合。

　　密封板的作用是防止各圈螺旋通道內介質發生短路。在密封板與螺旋通道端面之間安放墊片是為了保障密封，螺旋通道兩端面要求機械加工，以使墊片安放上去后能緊貼住通道的端面。密封板的外邊緣由法蘭壓緊，由于密封板是受壓元件，不需過大的緊固力。在設計時要考慮使密封板的板面比筒體法蘭密封面低0.2mm，以免法蘭墊片壓在密封板上的力影響螺栓強度。

　　對于大直徑的螺旋板換熱器，為了讓密封板與螺旋端面緊密貼合，需要在橢圓形端蓋內中心部分焊接鋼管，在鋼管另一端焊有金屬壓環，壓環與密封板之間有一壓環墊片，要求此墊片比法蘭密封墊片薄0.5mm。當用螺栓拉緊橢圓端蓋與筒體法蘭時，焊接的鋼管隨之向下壓緊在密封板上，這樣密封板可受到壓力，使密封比較可靠。這種結構的承壓能力比平蓋形端蓋高。但由于密封板與螺旋通道兩端之間沒有再安置墊片，加上機械加工時的尺寸誤差等因素的影響，可能有的地方密封性差，以至使少量的地方有介質發生短路，使傳熱效率受到影響。
